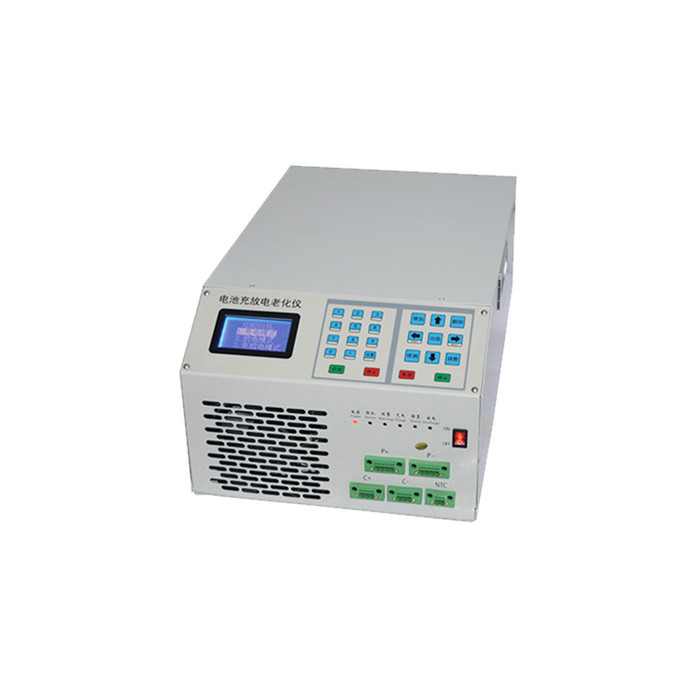

स्क्रीन डिस्प्ले 220V के साथ पोर्टेबल लिथियम बैटरी चार्ज और डिस्चार्ज टेस्टर

स्क्रीन डिस्प्ले के साथ पोर्टेबल लिथियम बैटरी चार्ज और डिस्चार्ज एजिंग इंस्ट्रूमेंट

1. उपकरण के आवेदन और कार्यों के दायरे का परिचय
1.1 बीसीडीएस के आवेदन का दायरा: बीसीडीएस श्रृंखला चार्ज और डिस्चार्ज परीक्षण उपकरण मुख्य रूप से लिथियम बैटरी के चार्ज और डिस्चार्ज चक्र परीक्षण के लिए उपयोग किया जाता है
1.2 टेस्ट आइटम: बैटरी चार्जिंग प्रोटेक्शन वोल्टेज, डिस्चार्ज प्रोटेक्शन वोल्टेज, क्षमता, आदि। डिवाइस में चार्जिंग, डिस्चार्जिंग, शेल्विंग और साइकिलिंग के चार टेस्ट स्टेप हैं।संबंधित चरणों को संपादित करके, सेट प्रक्रिया के अनुसार बैटरी का परीक्षण किया जा सकता है।

2. दूसरा, परीक्षण उपकरण का मुख्य प्रदर्शन:
2.1 चार्ज और डिस्चार्ज फंक्शन:
इसमें निरंतर वर्तमान और निरंतर वोल्टेज चार्जिंग फ़ंक्शन और निरंतर वर्तमान डिस्चार्जिंग फ़ंक्शन होता है, जो बैटरी को चार्ज और डिस्चार्ज कर सकता है और बैटरी क्षमता रिकॉर्ड कर सकता है।
2.2 चार्ज और डिस्चार्ज इंटरफ़ेस:
बैटरी पैक की चार्जिंग और डिस्चार्जिंग के लिए एक ही पोर्ट की आवश्यकताओं को पूरी तरह से पूरा करें और चार्जिंग और डिस्चार्जिंग के लिए अलग-अलग पोर्ट, यानी 2 तार (P+ P-) और 3 तार (P+ P-C-)।साथ ही, पावर टूल बैटरी (सीएच + पी + पी-) को सकारात्मक प्लेट की चार्जिंग सुरक्षा और नकारात्मक प्लेट के निर्वहन संरक्षण के लिए वृद्ध किया जा सकता है।
2.3 वोल्टेज सुरक्षा की जाँच करें:
बैटरी को चार्ज और डिस्चार्ज करके, यह पता लगाया जाता है कि बैटरी की चार्जिंग प्रोटेक्शन और डिस्चार्जिंग प्रोटेक्शन काम करती है या नहीं।
2.4 सुरक्षा सुरक्षा:
विरोधी रिवर्स कनेक्शन संरक्षण समारोह;वोल्टेज ऊपरी और निचली सीमा सेटिंग सुरक्षा;सुरक्षित निर्वहन वर्तमान सुरक्षा;

3. तकनीकी पैरामीटर
इनपुट पावर एसी 220V ± 10% / 50 हर्ट्ज
वोल्टेज मापन रेंज 7 ~ 70V
शुद्धता ± (पढ़ने का 0.2% + सीमा का 0.2%)
वर्तमान चार्जिंग रेंज 50 ~ 5000mA
चार्जिंग सटीकता ±(0.2% रीडिंग + 0.2% रेंज)
डिस्चार्ज रेंज 50 ~ 10000mA
शुद्धता ± (पढ़ने का 0.2% + सीमा का 0.2%)
चार्जिंग लगातार वोल्टेज कट-ऑफ वर्तमान न्यूनतम 50mA
क्षमता सटीकता ± 1‰
पावर डिस्चार्ज पावर 700W
समय निरीक्षण समय वास्तविक समय प्राप्त करें <2S
समय सीमा 0 ~ 999 घंटे / चरण
डेटा लॉगिंग अंतराल 5S
इंटरमीडिएट कंप्यूटर संस्करण 1.1 श्रृंखला
चार्जिंग मोड लगातार चालू और निरंतर वोल्टेज चार्जिंग
कट-ऑफ की स्थिति वोल्टेज, वर्तमान, सापेक्ष समय, अधिभार संरक्षण
डिस्चार्ज डिस्चार्ज मोड लगातार करंट डिस्चार्ज
कट-ऑफ की स्थिति वोल्टेज, सापेक्ष समय, अधिक निर्वहन सुरक्षा
साइकिल चक्र माप सीमा 1 ~ 999 गुना
एक चक्र में चरणों की संख्या 100 . है
वोल्टेज और करंट डिटेक्शन सैंपलिंग फोर-वायर सैंपलिंग
चैनल प्रति रैक एकल चैनल
चेसिस आकार डब्ल्यू * डी * एच: 300 * 450 * 170 (मिमी)
